变压器套管是变压器箱外的主要绝缘装置，变压器绕组的引出线必须穿过绝缘套管，

使引出线之间及引出线与变压器外壳之间绝缘，同时起固定引出线的作用。

因电压等级不同，绝缘套管有纯瓷套管、充油套管和电容套管等形式。纯瓷套管多用于10kV及以下变压器，

它是在瓷套管中穿一根导电铜杆，瓷套内为空气绝缘；充油套管多用在35kV级变压器，它是在瓷套管充油，

在瓷套管内穿一根导电铜杆，铜杆外包绝缘纸；电容式套管用于100kV以上的高电压变压器上，由主绝缘电容芯子，

外绝缘上下瓷件，连接套筒，油枕，弹簧装配，底座，均压球，测量端子，接线端子，橡皮垫圈，绝缘油等组成。

随着我国电力工业的发展，供电量逐年上升，电力变压器也逐渐向高电压、大容量方向发展。

同时，由于制造技术的提高，变压器产品各部位绝缘距离逐渐减小，这样，作为变压器配套产品的电容套管，对其外观尺寸就有了较严格的要求。

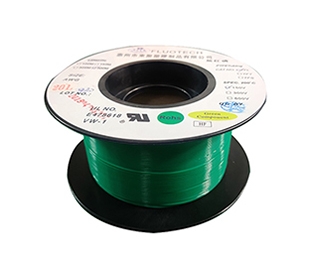

目前许多变压器套管用铁氟龙管，因为铁氟龙具有优异的性能，满足变压器所需的绝缘条件，且耐高温、耐腐蚀、耐酸碱、耐摩擦。

铁氟龙管具备的特性

1、高度的化学稳定性：能承受所有的强酸，包括王水、氢氟酸、浓盐酸、硝酸、发烟硫酸、有机酸等，

强碱、强氧化剂、还原剂和各种有机溶剂的作用。非常适合高纯度化学品送料使用。

2、低的摩擦系数：摩擦系数一般仅为0.04，是一种非常优异的自润滑材料，且摩擦系数不随温度的变化而变化。

3、抗粘性优良，管内壁不易粘附胶体及化学品。

4、优异的耐老化性，可长期于室外使用。

5、优异的电绝缘性能：PTFE为高度的非极性材料，具有良好的介电性，电阻极大，介电常数为2.0左右，在所有电绝缘材料中是最小的。

6、部分管透明度高，可易观察内部流体状况。
